Onderstaande beschrijving geld zowel voor het nieuwe FT230X bordje als het oude FT232 bordje.
De plaatjes zijn van het oude FT232
bordje.

Het FTDI USB naar Serieel bordje is voorzien van een optie om de USB power (+5V) door te zetten naar het 28PIC (40PIC) moederbord.
Dit gaat via een P-Channel FET die als doel heeft de USB power met enige vertraging door te schakelen, dit ter voorkoming dat de USB power een te grote stroom piek krijgt door het laden van de elco op het moederbord.
De USB power kan rechtstreeks op de VDD (voeding chip) gezet worden wanneer een jumper op JP2 geplaatst is.
De PIC in het moederbord moet dan uiteraard wel 5V aankunnen.
De USB power kan ook via een apart draadje vanaf pin 2 van JP2 doorverbonden met aansluiting V+ van het moederbord.
V+ is de ingang van de voltage regulator op het moederbord. Door nu b.v. een 3.3V low drop regulator te installeren kan b.v. ook de 18F25K20 (VDD max 3.3V) met USB power gebruikt worden.
Het PIC28 moederbord heeft de mogelijkheid om een low-cost ASM1117 3,3V te installeren.

Jumper op JP2 geinstalleerd zodat de USB power via JP1 pin 4 op het moederbord (VDD) komt.
Als de USB +5V doorverbonden wordt is het verstandig dit via een (ressetable) fuse te doen. I.p.v. een jumper installeer je dan een fuse.
Sommige computers leveren een flinke stroom over de USB aansluiting bij kortsluiting (Meerdere Amperes)

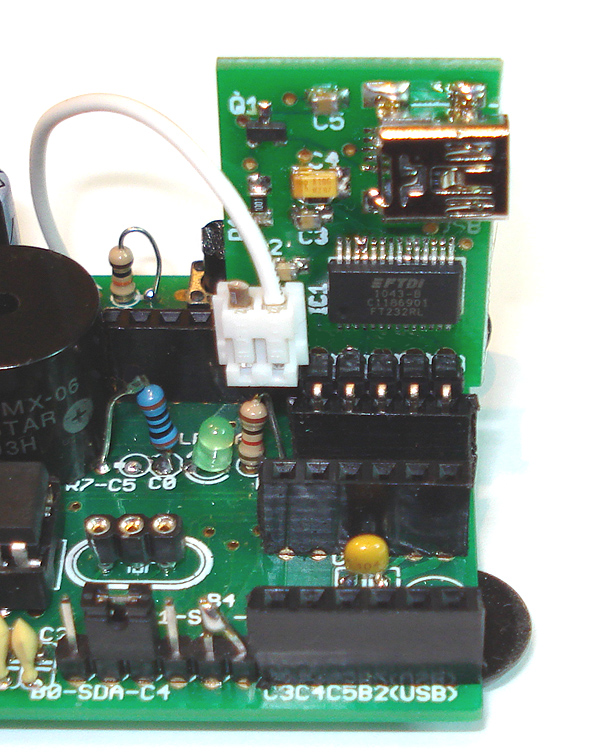

Draadje van JP2 pin 2 geinstalleerd zodat USB power via V+ en voltage regulator op VDD van moederbord komt.

Geen USB Power naar het moederbord.
