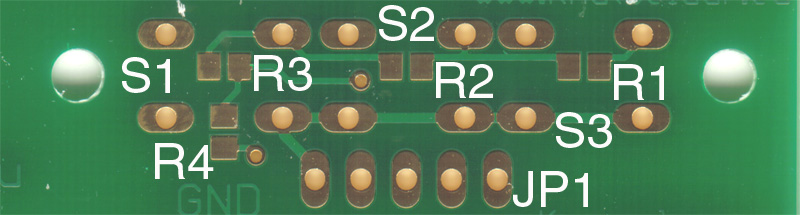

De printjes zijn bedoeld voor de 6mm tact switch zoals deze, nu ook te koop bij Knutselaar.eu. De schakelaartjes staan 1cm uit elkaar.

Het 3 knops printje is op verschillende manieren aan te sluiten.
Behalve de 3 schakelaartjes zijn er ook 6 SMD weerstandjes op te plaatsen.

Zie ook de 5 Polige en 2 Polige kabelsetjes die hier mooi bij passen. Te bestellen in de winkel

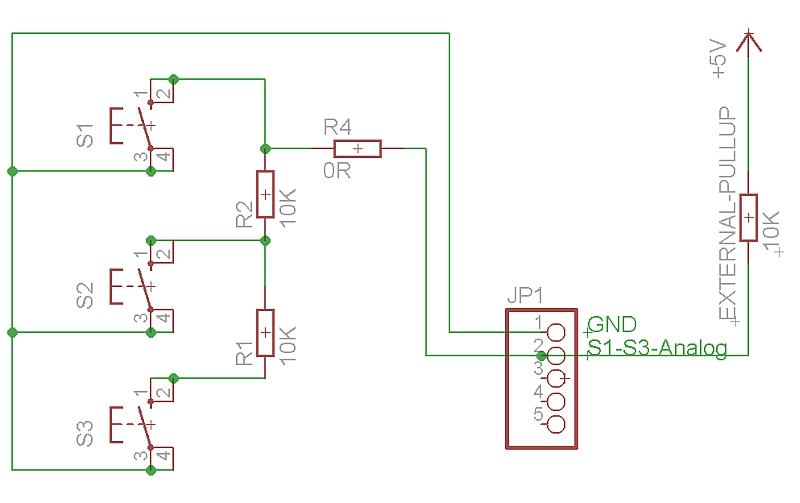

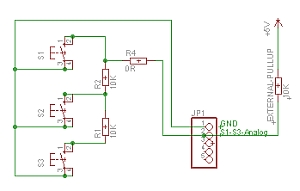

2 draads versie:
R1 en R2 dienen als spannings deler zodat het hele printje op 1 analoge ingang geplaatst kan worden.

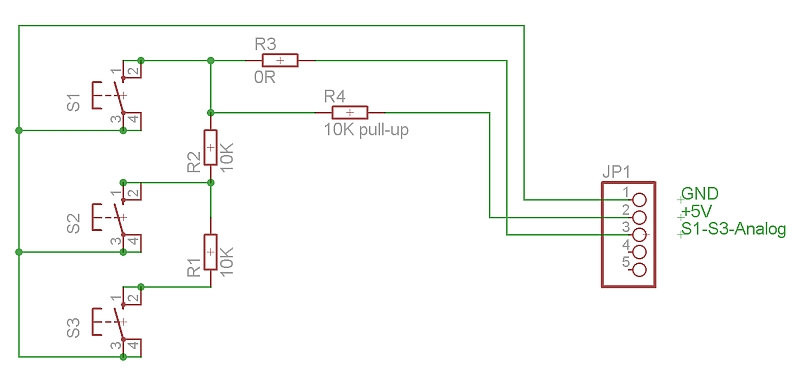

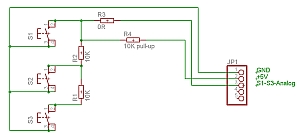

3 draads versie:
R4 dient als pull-up.

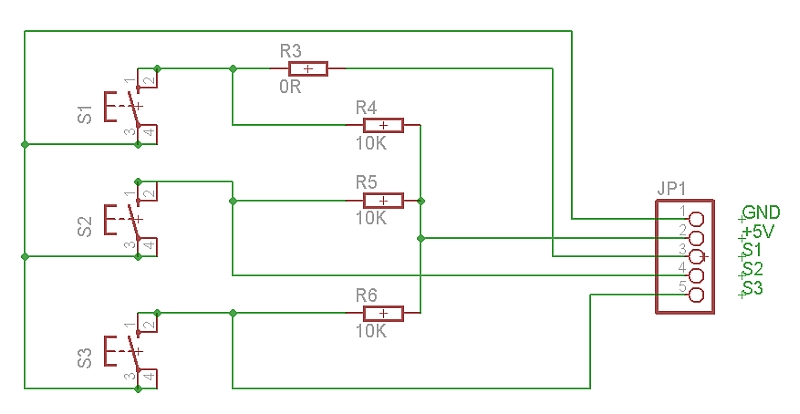

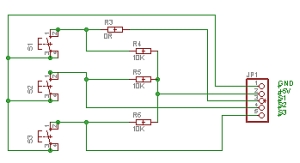

5 draads versie:
R4, R5 en R6 dienen als pull-up.
