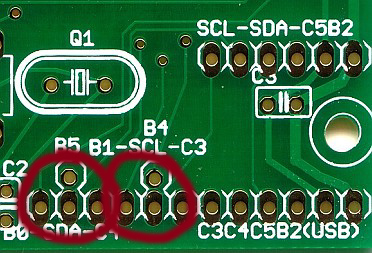

Rechts de twee 6 pins I2C Conectoren SCL-SDAC5B2 en C3C4C5B2(USB).
Indien er een PIC microcontroller gebruikt wordt met USB interface is de C3C4C5B2(USB) connector bestemd voor de USB poort, anders is het een tweede (paralelle) I2C connector.
28 pins PIC microcontrollers zonder USB interface hebben de I2C (MSSP module) meestal op poort C3,C4 (en C5), 28 pins controllers met USB kunnen de I2C (MSSP) op poort B0,B1 (en C7) hebben (b.v. 18F2455 of 18F2550) of op pin B4,B5 (C7) (bv 18F24J50, 18F25J50 of 18F26J50). De eerste twee pinnen van de SCL-SDAC5B2 kunnen dan ook met de twee drie keuze jumpers aangepast worden aan de controller die gebruikt wordt. De centrale pinnen SCL en SDA worden dan met de jumpers op de juiste poort gezet.
Bij USB gebruik van connector C3C4C5B2(USB) is het USB-direct opsteek bordje ideaal.

Links onder de TL431 2,5V spanningsreferentie VR1 vindt je een jumper genaamd “VDD_C0”, deze is bedoeld om de voeding voor de TL431 of rechtstreeks vanaf de +5V (VDD) te laten komen of vanaf poort C0 van de controller. Dit laatse heeft als voordeel dat je de TL431 uit kunt schakelen (scheelt enige mA stroom-verbruik wat belangrijk kan zijn bij batterij voeding)

De Speaker poort selectie is geen jumper, maar twee mogelijkheden om R7 te plaatsen (op poort C5 of poort C0). Wanneer b.v. C5 bezet is voor USB gebruik (USB interface op de microcontroller) dient men poort C0 te kiezen.
